Pramoniniai vertikalios prieigos sprendimai reikalauja kruopštaus konstrukcijos vientisumo, į žmogų orientuoto dizaino ir atsparumo aplinkai įvertinimo.Plieninės kopėčiostarnauja kaip pagrindiniai vertikalių praėjimų komponentai daugelyje objektų projektų, palaikantys reguliarius patikrinimus, techninę priežiūrą ir oro eksploatavimo darbus gamybos įmonėse, komunalinėse stotyse ir sunkiosios pramonės įmonėse. Šiame straipsnyje išskaidomi praktiniai vertinimo aspektai, medžiagų parinkimo logika, į saugą orientuotos konstrukcijos detalės ir pritaikymo aplinkybės, padedančios inžinierių komandoms priimti pagrįstus projektavimo sprendimus, nekreipiant dėmesio į komercinių išlaidų metriką.
Turinys (spustelėkite norėdami pereiti prie kiekvieno skyriaus)
- 1. Pramoninės vertikalios prieigos įrangos konstrukcijų eksploatacinių savybių reikalavimai
- 2. Medžiagų parinkimo ir paviršiaus apdorojimo strategijos ilgalaikiam lauko aptarnavimui
- 3. Ergonominė geometrija ir integruotas saugos funkcijų planavimas
- 4. Individualus pritaikymas pagal unikalias vietos aplinkos sąlygas
- 5. Suvirinimo gamybos standartai ir patikimos montavimo schemos
- 6. Dažnai užduodami techniniai klausimai
Pramonės aikštelėse nuolat reikia stabilių, patikimų vertikalių judėjimo takų operatoriams, atliekantiems įprastines įrangos patikras, komponentų remontą ir viršutinių sistemų stebėjimą. Neturėdami tinkamai sukonstruotos vertikalios prieigos aparatūros, darbuotojai susiduria su padidėjusia rizika lipdami, ypač aukštyje arba drėgnose, ėsdinančiose darbo zonose. Daugelis inžinierių komandų pirmenybę teikia vien žaliavos stiprumui, neatsižvelgdamos į tarpusavyje susijusius parametrus, tokius kaip laiptelių poslinkio tolerancija, apsauginio narvelio tęstinumas ir pagrindo tvirtinimo specifikacijos. Kiekvienas aspektas sąveikauja apibrėždamas bendrą galutinių vartotojų eksploatavimo saugą. Tinkamai sukonstruotasPlieninės kopėčiosSubalansuokite mechaninę apkrovą, žmogiškojo faktoriaus inžineriją ir aplinkos patvarumą, kad ištisus metus būtų užtikrintas pastovus veikimas.
1. Pramoninės vertikalios prieigos įrangos konstrukcijų eksploatacinių savybių reikalavimai
Konstrukcinės savybės prasideda nuo pirminių laikančiųjų sijų, kurios sudaro pagrindinį vertikalių laipiojimo mazgų stuburą. Įprastus sijų profilius sudaro kampinis plienas, kanalinis plienas ir kvadratiniai tuščiaviduriai vamzdžiai, kiekvienas parenkamas pagal bendrą montavimo aukštį ir numatomas eksploatacines apkrovas. Didesniam laipiojimo aukščiui reikia sunkesnio gabarito žaliavos, kad būtų atspari lenkimui ir šoniniam deformavimui dėl operatoriaus svorio ir atsitiktinių įrankių nešiojamų apkrovų. Įrenginiams, kurių bendras vertikalus siekis viršija šešis metrus, sijos skerspjūvio specifikacijų atnaujinimas tampa labai svarbus siekiant išlaikyti ilgalaikį konstrukcijos tvirtumą.
Vidinis laisvas plotis tarp laikančiųjų sijų tiesiogiai įtakoja lipimo patogumą ir saugią rankenos padėtį. Plačiausiai taikomas vidinio tarpo matavimas yra maždaug keturi šimtai milimetrų, o tai patogiai atitinka suaugusiojo kūno matmenis kylant ir leidžiantis. Kai tikimasi, kad vienu metu lips du žmonės, galima sukurti pagal užsakymą platesnes konfigūracijas, tačiau tam reikia atlikti specialų konstrukcinį skaičiavimą, kad būtų išsaugotas sijos standumas išplėstame tarpatramyje.
- Pagrindinės laikančiosios dalys turi būti atsparios šoninei deformacijai, veikiant statinėms ir atsitiktinėms dinaminėms apkrovoms, kurias sukuria laipiojantis personalas.
- Tarpinės poilsio platformos tampa privalomos, kai vieni ištisiniai laipiojimo segmentai viršija šešis metrus vertikalaus aukščio.
- Platformos matmenys turi atitikti minimalaus pločio slenksčius ir turėti reikalavimus atitinkančius aplinkinius apsauginius turėklus, kad būtų išvengta kritimo pavojaus kopimo maršruto lūžio vietose.
- Visos pagrindinės konstrukcinės jungtys turi išlaikyti mechaninį vientisumą per tūkstančius kilimo ciklų per visą įrangos eksploatavimo laiką.
Poilsio platformos suteikia dvejopą vertę: jos suteikia operatoriams galimybę atgauti fizinę ištvermę ilgų kopimų metu ir suskirsto aukštus nepertraukiamus laipiojimo bėgimus į saugesnes, valdomas dalis. Platformos apsauginių turėklų aukštis, atstumas tarp stulpelių ir atraminių plokščių reikalavimai atitinka standartizuotas saugos gaires, kad būtų uždaryti galimi atsivėrimo tarpai. Kai platforma yra darbo vietos dalis viršutiniame laipiojimo tako gale, perimetro apsaugai aplink atvirus darbinius kraštus taikomos papildomos apsaugos aukščio taisyklės.
2. Medžiagų parinkimo ir paviršiaus apdorojimo strategijos ilgalaikiam lauko aptarnavimui
Žaliavų pasirinkimas nustato pagrindines mechanines savybes, tačiau paviršiaus paruošimas daugiausia lemia naudojimo trukmę atviroje pramoninėje aplinkoje. Skirtingos eksploatacinės aplinkos kelia skirtingus pavojus: drėgmės kondensacija, cheminiai garai, ore sklindančios kietųjų dalelių nuolaužos ir temperatūros svyravimai pagreitina metalo degradaciją, jei nepakankamai pritaikyta apsauginė apdaila. Įrenginiams sausoje aplinkoje gali būti naudojamos grunto ir viršutinio sluoksnio dažų sistemos, o lauko arba chemiškai aktyvių įrenginių vietose primygtinai rekomenduojama apdoroti karštu cinkavimu. Cinkuotai apdailai reikia laikytis minimalaus cinko sluoksnio storio, kad būtų užtikrintas patikimas antikorozinis veikimas per kelių metų naudojimo ciklus.
Bendrųjų sudedamųjų dalių medžiagų nuorodų lentelė
| Komponento pavadinimas | Tipinės medžiagų parinktys | Pagrindinės praktinės pastabos |
|---|---|---|
| Pagrindinės kopėčių sijos | Karštai valcuotas kampinis plienas, stačiakampė tuščiavidurė dalis, kanalinis plienas | Didesniam nei 6 metrų aukščiui reikalingas storesnis skerspjūvis |
| Laipiojimo laipteliai | Tvirtas apvalus plienas, plieniniai plieniniai strypai | Lygūs paviršiai be įbrėžimų; galimos neslystančios modifikacijos |
| Saugos narvelis Horizontalūs žiedai | Tvirtas apvalus plienas | Nuolatinis montavimas iki pat platformos arba viršutinio galinio taško |
| Vertikalios narvelio armatūros strypai | Tvirtas apvalus plienas, tolygiai paskirstytas kiekis | Mažiausiai keturios vertikalios armatūros strypai, skirti viso korpuso saugos narveliams |
Laiptelių medžiagos dažniausiai apima apvalius plieno strypus arba plokščius plieno profilius. Apvalūs plieniniai laipteliai turi išlaikyti lygų paviršių be nubrozdinimo, kad nesužeistumėte rankų suėmimo metu. Plokščių plieninių laiptelių variantuose gali būti integruotos neslidžios briaunos, kad padidėtų trinties kontaktas. Nuokrypis tarp gretimų laiptelių nuo centro iki centro turi būti griežtai kontroliuojamas; per didelė dispersija sutrikdo natūralų žmogaus laipiojimo ritmą ir padidina suklupimo ar klaidingo žingsnio riziką. Laipteliai turi tęstis už pagrindinių sijų paviršių ir turėti saugius suvirintus ribinius stabdžius, kad būtų išvengta pakopų atsiskyrimo pavojaus veikiant pakartotinai apkrovai.
Dangos sistemos kokybė tiesiogiai veikia priežiūros dažnumą. Dviejų sluoksnių antikorozinis gruntas, suporuotas su dviem apdailos dažų sluoksniais, sudaro standartinę dažais pagrįstą apsaugos darbo eigą apsaugotoms patalpoms. Lauke veikiamiems įrenginiams daug daugiau naudos teikia karštasis cinkavimas, kuris sukuria metalurginiu būdu surištą cinko ekranavimą, dengiantį kiekvieną paviršių, įskaitant paslėptus plyšius suvirintų mazgų viduje. Norint pasiekti nuoseklų metalinio pagrindo ir apsauginių išorinių sluoksnių sukibimą, būtina tinkamai nuvalyti paviršių prieš cinkavimą arba dažymą.
3. Ergonominė geometrija ir integruotas saugos funkcijų planavimas
Gera ergonomiška konstrukcija suderina techninės įrangos matmenis su žmogaus kūno judėjimo modeliais, sumažina operatoriaus nuovargį ir kartu padidina bendrą svetainės saugumą. Atstumas tarp laiptelių nuo centro iki centro yra vienas svarbiausių ergonominių parametrų. Standartinis pramoninis atstumas yra du šimtai penkiasdešimt milimetrų, o priimtinas diapazonas yra nuo dviejų šimtų iki trijų šimtų milimetrų. Griežtos matmenų tolerancijos ribos užkerta kelią netolygiam laiptelių išdėstymui, kuris gali sukelti klaidų atliekant greitus priežiūros darbus.
Neslystančio modifikavimo parinktys pašalina slidaus paviršiaus riziką, kylančią drėgnose, kondensato arba alyvos taškymosi darbo zonose. Galimos gydymo priemonės apima raižymą ant laiptelių paviršių, suvirintas neslidžias plienines juostas arba specialiai sukurtus didelės trinties dangos sluoksnius. Kiekviena parinktis padidina batų kontaktinių taškų paviršiaus trintį ir sumažina paslydimo tikimybę, kai operatoriai dėvi standartinę pramoninę darbo avalynę. Projektuose, vykdomuose nuolat drėgnomis sąlygomis, pirmenybė turėtų būti teikiama neslidiems patobulinimams, nes jie yra nediskutuotini dizaino elementai.

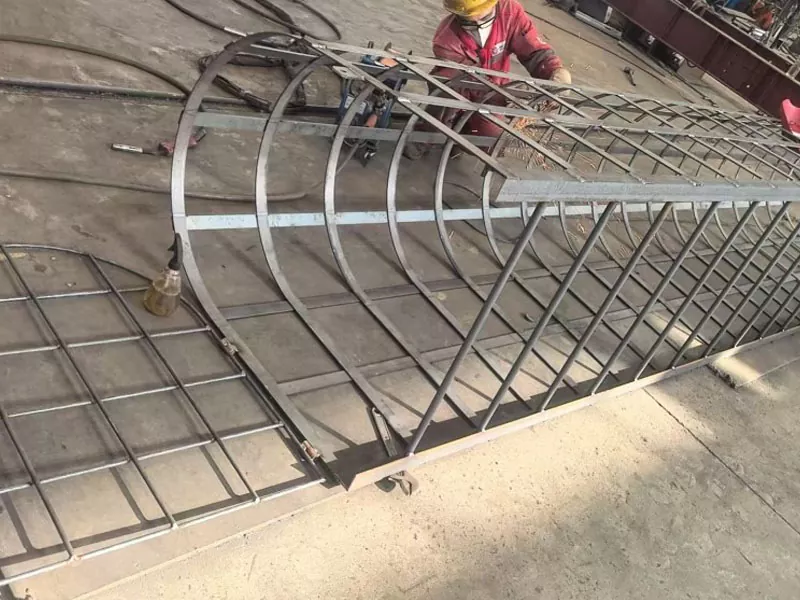

Kai laikomasi lipimo aukščio slenksčių, taikomos saugos narvelio įrengimo taisyklės. Narvelio apskrito skersmuo, horizontalus žiedo atstumas ir vertikalios armatūros strypų kiekiai atitinka nustatytas saugos specifikacijas. Apsauginiai narvai turi būti nuolat be tarpų iki poilsio platformų arba viršutinių galinių taškų; Dalinio aukščio narvai sukuria pavojingas pereinamąsias zonas, kuriose operatoriai praranda kritimą ribojantį gaubtą įpusėjus kopimo maršrutui. Kiekvienas atidarymo ir perėjimo taškas platformos sąsajose turi būti kruopščiai detalizuotas, kad nebūtų neapsaugotų tarpų, kurie galėtų įstrigti galūnes arba sudaryti angas kritimui.
Apatinės klasės įžeminimo jungties geometrijai taip pat skiriamas didelis dėmesys. Apatinė pakopa turi būti nustatyta didžiausio laisvojo atstumo virš žemės arba atskaitos paviršiaus. Kai montavimo vietose nuolat kaupiasi stovintis vanduo, pakeltos betoninės pamatų konstrukcijos neleidžia vandeniui tiesiogiai susikaupti prie netauriųjų metalų komponentų. Pamatų bloko matmenys turi atitikti minimalių matmenų taisykles, kad būtų galima stabiliai perkelti apkrovą į laikančiąsias žemės konstrukcijas.
4. Individualus pritaikymas pagal unikalias vietos aplinkos sąlygas
Nėra dviejų pramoninių objektų išdėstymo vienodų erdvinių apribojimų. Esamos pastato konstrukcijos, netoliese esančios įrangos išdėstymas, viršutinės kliūtys ir žemės lygio kliūtys – visa tai nustato realius įrengimo geometrijos apribojimus. Pagal užsakymą pagaminti įrenginiai leidžia reguliuoti bendrą aukštį, įrenginio plotį, atstumą tarp laiptelių, narvo išdėstymą ir platformos išdėstymą, kad atitiktų kiekvieno konkretaus projekto fizines ribas. Brandžios gamybos darbo eigos palaiko šiuos pritaikytus rezultatus, tačiau vis tiek atitinka pagrindines saugos specifikacijų ribas.
Įrengimo erdvės apribojimai dažnai verčia ieškoti kompromisų. Kai šoninė erdvė yra ribota, inžinieriai peržiūri sijos profilių pasirinkimą, kad išlaikytų konstrukcijos tvirtumą, nepadidindami bendro ploto. Kai greta esančios mašinos sukelia stiprią vibraciją, tvirtinimo schemos peržiūrimos siekiant sumažinti nuovargio riziką tvirtinimo taškuose. Svetainėse, kuriose taikomi griežti vietiniai ar regioniniai reguliavimo kodeksai, brėžiniai ir gamybos parametrai turi atitikti tuos regioninius standartus, kad atitiktų atitikties reikalavimus.Plieninės kopėčiospagaminti pagal tarptautines standartines specifikacijas, gali atitikti tarpvalstybinių pramonės projektų diegimo reikalavimus.
- Įvertinkite aplinkinės įrangos išdėstymą, kad išvengtumėte susidūrimo tarp kylančios įrangos ir judančių mechanizmų dalių.
- Atsižvelgti į vietines klimato sąlygas, įskaitant kritulius, šalčio susidarymą ir ore sklindančias chemines medžiagas renkantis paviršiaus apdailą.
- Peržiūrėkite aplinkinius konstrukcinius pagrindus, kad įsitikintumėte, jog sienos arba sijos tvirtinimo taškai gali atlaikyti statines ir dinamines apkrovas iš vertikalios prieigos aparatūros.
- Sureguliuokite platformos vietą, kad ji atitiktų faktinius priežiūros darbų sustojimo taškus, apibrėžtus įrenginio eksploatavimo darbo eigose.
Konkrečiam projektui pritaikytas pritaikymas niekada neturėtų viršyti pagrindinių saugos geometrijos taisyklių. Plotis, atstumas tarp laiptelių, apsauginio narvo matmenys ir platformos apsaugos aukščio vertės vis tiek turi likti saugios eksploatacijos ribose, net jei reikia fizinės erdvės kompromisų. Kvalifikuoti gamintojai parengia išsamius konstrukcijos brėžinius, kuriuose dokumentuojamas kiekvienas pakoreguotas matmuo, todėl montavimo komandos atlieka surinkimą vietoje tiksliai taip, kaip suprojektuota. Piešimo paketai taip pat palaiko objekto saugos pareigūnų atliekamą techninę peržiūrą vietoje.
5. Suvirinimo gamybos standartai ir patikimos montavimo schemos
Gamybos kokybė labai priklauso nuo kontroliuojamo suvirinimo atlikimo. Visiškai prasiskverbiančios suvirinimo siūlės sujungia kopėčių sijas su laipteliais, platformomis ir kitais pritvirtintais konstrukcijos elementais. Mažiausios suvirinimo aukščio vertės yra susijusios su ploniausio prijungto komponento storiu. Suvirinimo siūlės turi vengti šlako įtraukimo ir poringumo defektų, kurie silpnina jungties vientisumą. Didelio įtempimo kritinėms jungtims gali prireikti neardomosios defektų aptikimo patikros, kad būtų patvirtinta vidinė suvirinimo kokybė prieš baigtiems vienetams paliekant gamybos patalpas.
Montavimo lauke metodai skirstomi į dvi pagrindines kategorijas: tvirtinimas išplėtimu varžtais prie esamų pagrindų arba prijungimas prie iš anksto įterptų plieninių plokščių, įtaisytų į betonines konstrukcijas. Įterptosios plokštės storis, inkaro strypo skersmuo ir įdėjimo gylis atitinka apibrėžtus minimalaus dydžio reikalavimus. Kai plėtimosi varžtai naudojami kaip pagrindinės tvirtinimo detalės, reikia laikytis varžtų klasės ir matmenų slenksčių. Prastas tvirtinimas yra viena iš labiausiai paplitusių paslėptų vertikalios prieigos aparatinės įrangos gedimų pavojų; Net ir puikiai pagaminti mazgai tampa nesaugūs, jei montavimo jungtys negali patikimai perkelti apkrovų ant atraminių statybinių pagrindų.
Gamybos kokybės kontrolės sistemos apima kelis gamybos etapus. Žaliavų įvežimo patikrinimas prieš pradedant gamybą patikrina plieno sudėtį ir mechanines savybes. Proceso patikrinimai atliekami nuosekliuose gamybos etapuose, fiksuojant matmenų nuokrypius arba suvirinimo defektus, prieš sudedamosioms dalims pažengiant į priekį per gamybos darbo eigą. Kiekvienos gamybos partijos patikrinimo įrašai archyvuojami, kad būtų galima vėliau peržiūrėti. Sertifikatai, suderinti su plačiai pripažintais pramonės standartais, patvirtina gamybos proceso valdymo sistemas.
Vienas kvalifikuotas gamintojas, tiekiantis šiuos individualius metalo konstrukcijų sprendimusLWY plieno konstrukcija, kuri tiekia inžinerinius metalo konstrukcijų mazgus, atitinkančius tiek vietines, tiek tarptautines specifikacijų sistemas. Sukomplektuota techninė įranga pristatoma kartu su konstrukciniais brėžiniais ir nuosekliais surinkimo gairių dokumentais, kad padėtų vietoje esančioms techninėms komandoms atliekant montavimo darbus.
6. Dažnai užduodami techniniai klausimai
Pateikus su kokybe susijusį atsiliepimą, oficialus patvirtinimas įvyksta per vieną darbo dieną, o tikslinis sprendimo planavimas baigiamas per dvi darbo dienas. Kai pagrindinės priežasties analizė patvirtina atsakomybę už gamybą, taisomosios priemonės apima tokias galimybes kaip nemokamas pertvarkymas, pagreitintas pakeitimo siuntimas su susijusia logistika, kurią užtikrina gamintojas, arba sutartyje nustatytos kompensacinės priemonės, atsižvelgiant į konkretaus projekto reikalavimus.
Kvalifikuoti gamintojai turi atitinkamo gaminio lygio sertifikatus, atitinkančius regioninės rinkos saugos sistemų sistemas. Pristatant gatavą produktą pateikiama išsami techninio bandymo dokumentacija, suteikianti inžinierių ir atitikties tikrinimo komandoms atsekamų įrodymų, kad techninė įranga atitinka taikomus saugos ir aplinkosaugos kriterijų standartus.
Pateikiami išsamūs konstrukcijos brėžiniai ir nuoseklios montavimo instrukcijos. Šie dokumentai apima matmenų anotacijas, tvirtinimo taško reikalavimus, suvirinimo pastabas ir surinkimo sekos nurodymus statybvietės personalui. Fizinis mėginių paskirstymas nenumatytas standartiniuose projekto pristatymuose.
Kiekvienas pramoninės vertikalios prieigos projektas sujungia konstrukcijų mechanikos žinias, žmogiškojo faktoriaus įvertinimą, antikorozijos strategiją ir teisės aktų standartų supratimą. Sistemingai peržiūrėdami sijos specifikacijas, laiptelių geometriją, saugos narvelio tęstinumą, paviršiaus apsaugos darbo eigą ir tvirtinimo konstrukciją, projekto suinteresuotosios šalys sumažina lauke dirbančio personalo veiklos pavojų. Apgalvota specifikacijaPlieninės kopėčiossukuria ilgalaikę vertikalios prieigos infrastruktūrą, kuri sklandžiai integruojasi į bendrą įrenginio eksploatavimo darbo eigą per dešimtmečius trunkančius paslaugų ciklus.
