Plaukiojančių jūrinių vėjo turbinų platformos

Aukštos kokybės LWY Steel Structure plūduriuojančių vėjo turbinų platformos yra tvirti, jūrinio plieno konstrukciniai sprendimai, sukurti atšiaurioms atviros jūros eksploatavimo aplinkoms. Pagamintos iš didelio stiprumo korozijai atsparaus plieno ir optimizuotos hidrodinaminės konstrukcijos, platformos užtikrina puikų stabilumą, atsparumą vėjui ir bangoms bei atsparumą nuovargiui sudėtingomis jūrų sąlygomis.

Integruotos antikorozinės, antikorozinės ir seisminio sutvirtinimo technologijos, mūsų jūros vėjo platformos palaiko stabilų ilgalaikį plūduriuojančių vėjo turbinų veikimą, efektyviai atsispirdamos vandenyno srovės poveikiui, stipriai vėjo vibracijai ir jūros vandens erozijai. Šios tiesiogiai gamyklos plieninės platformos, pritaikytos atsinaujinančios energijos projektams jūroje, pasižymi aukšta konstrukcine sauga, ilgu tarnavimo laiku ir pritaikomomis struktūrinėmis specifikacijomis, atitinkančiomis griežtus tarptautinius jūrų inžinerijos ir vėjo energijos statybos standartus jūroje.

Gaminio specifikacijos

Jūros aplinkos iššūkiai

Druskos purškimo korozija

Atmosferos druskos apkrovos jūrinėse zonose yra klasifikuojamos C5-M, o tai yra didžiausia korozijos kategorija pagal ISO 9223. Paprastas dažytas plienas sugenda per keletą metų; plūduriuojančių vėjo turbinų platformoms nuo pat pradžių reikalinga sluoksniuota apsauga.

Bangų ir nuovargio apkrova

Plaukiojančios konstrukcijos niekada nenustoja judėti. Ciklinės apkrovos, atsirandančios dėl bangų, vėjo ir turbinos veikimo, sukuria nuovargio įtempius, dėl kurių reikia suvirinimo kokybės ir detalių projektavimo, gerokai viršijančių pastato standartus.

Prieigos ir priežiūros apribojimai

Perdažant platformą 20 km nuo kranto matuojama laivo dienomis ir orų langais. Gamykloje naudojama apsauga nuo korozijos turi būti ilgalaikė.

Medžiagos ir apsauga nuo korozijos

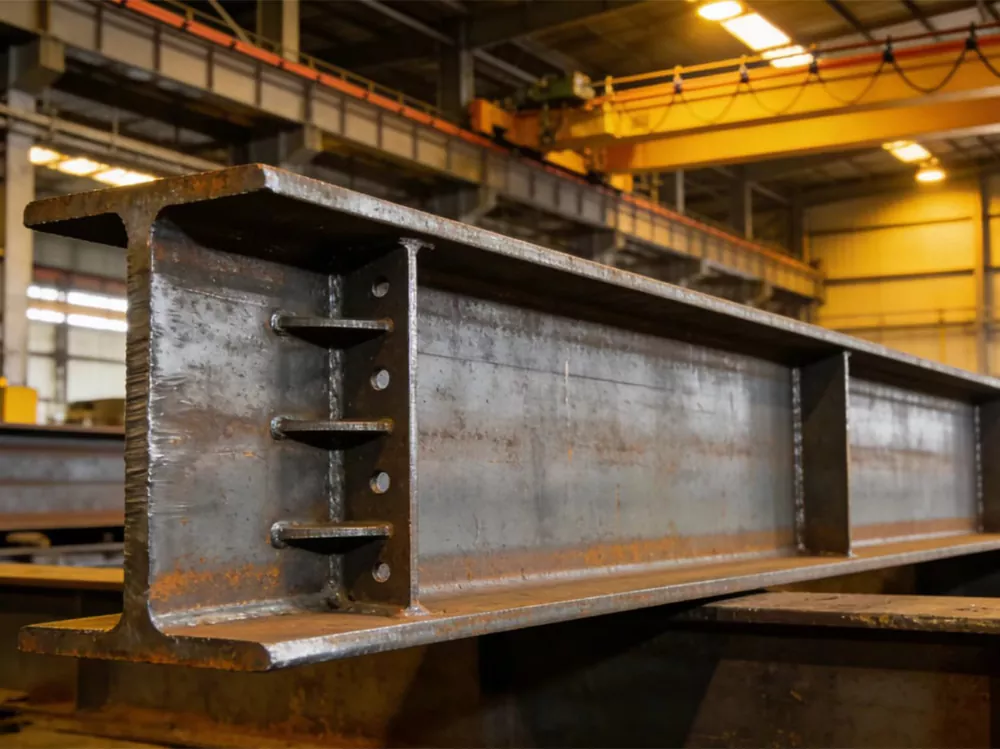

Plieno markės

plūduriuojančių vėjo turbinų platformos yra pagamintos iš Q355B/Q355D, S355 arba lygiaverčio jūrinio konstrukcinio plieno, turinčio sertifikuotas smūgines savybes, skirtas naudoti žemoje temperatūroje, pagal projekto specifikaciją.

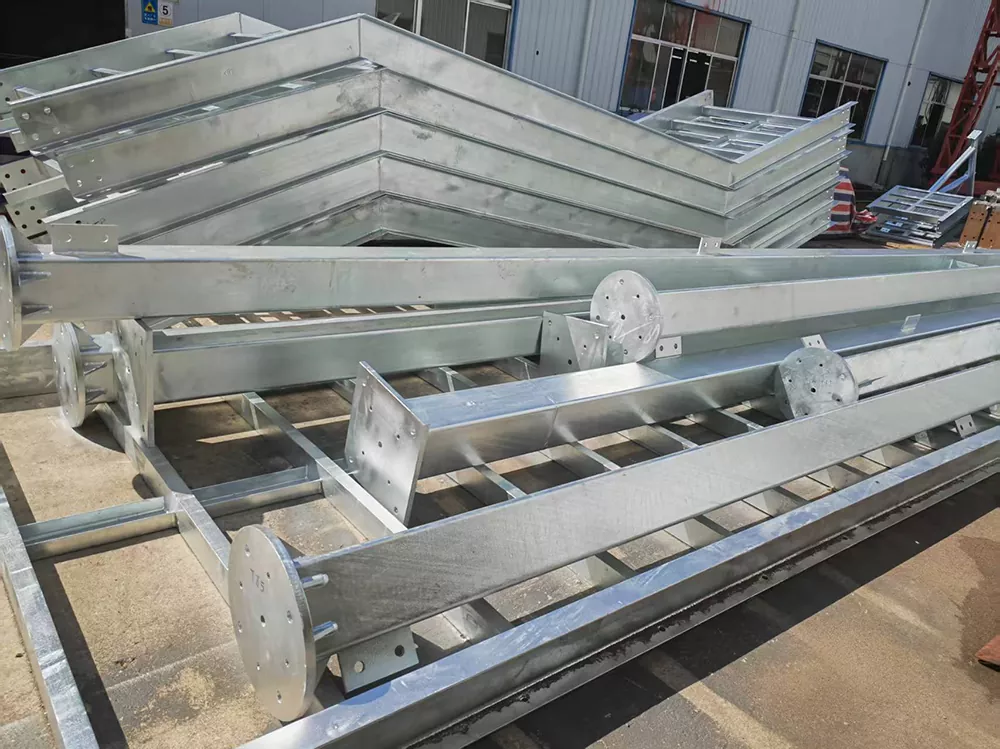

Karštas cinkavimas

Mažesnės platformos ir takai yra karštai cinkuoti pagal ISO 1461, o minimalus cinko storis yra 85 μm, todėl jūros ore nereikalaujama priežiūros dešimtmečius.

Dengimo sistemos

Didelėms pirminėms konstrukcijoms taikoma jūrinė dangų sistema: cinko turtingas gruntas, tarpinė epoksidinė ir poliuretano arba polisiloksano apdaila, padengiama beoriu purškimu po šratinio pūtimo iki Sa 2.5.

Katodinės apsaugos sąsaja

Komponentai, jungiami prie panardintų konstrukcijų, yra išsamiai aprašyti, kad jie būtų suderinami su atleidžiamais anodais ir srovės sistemomis, įskaitant suvirinamuosius anodus, jei nurodyta.

Gamybos ir suvirinimo kokybė

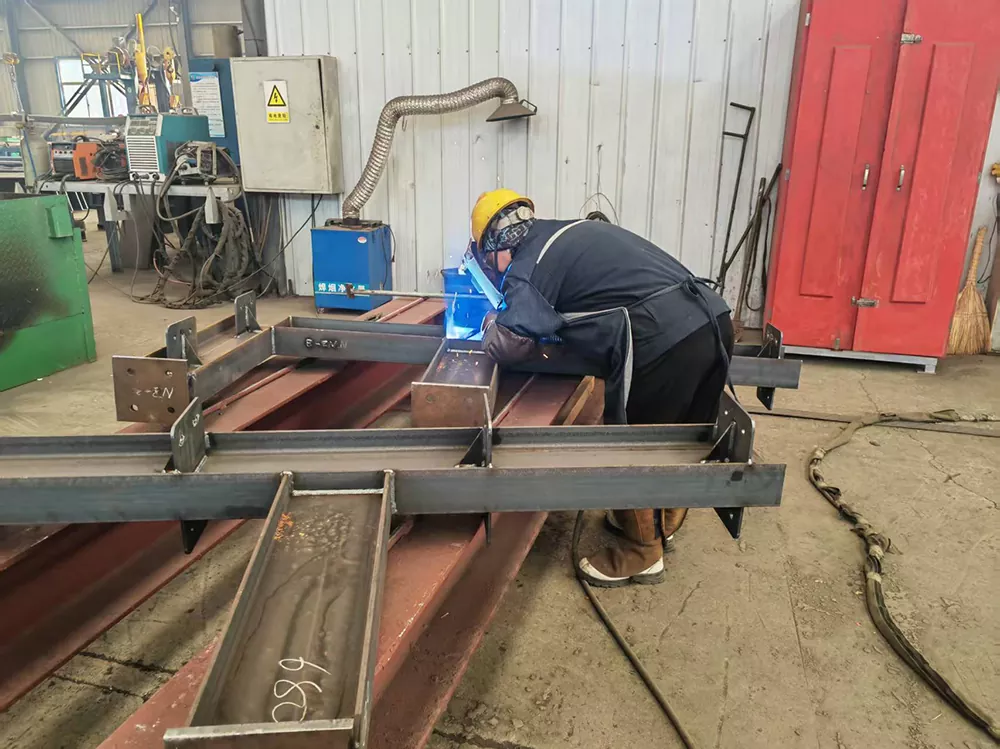

Suvirinimas

Visus suvirinimo siūles atlieka sertifikuoti suvirintojai pagal EN ISO 9606 arba AWS D1.1, suvirinimo procedūros kvalifikuotos prieš gamybą.

Neardomasis bandymas

Pirminių elementų sandūrinės siūlės yra 100 % patikrintos ultragarsu arba radiografiškai; suvirinimo siūlės yra magnetinės dalelės tikrinamos remiantis mėginių ėmimo pagrindu, suderintu su klientu.

Matmenų valdymas

Gamybos strypai ir kontroliniai įtaisai išlaiko svarbius matmenis, tokius kaip atstumas tarp varžtų grupių ir flanšo plokštumas neviršijant griežtų leistinų nuokrypių, todėl atviroje jūroje montuojama kartu neperdirbant.

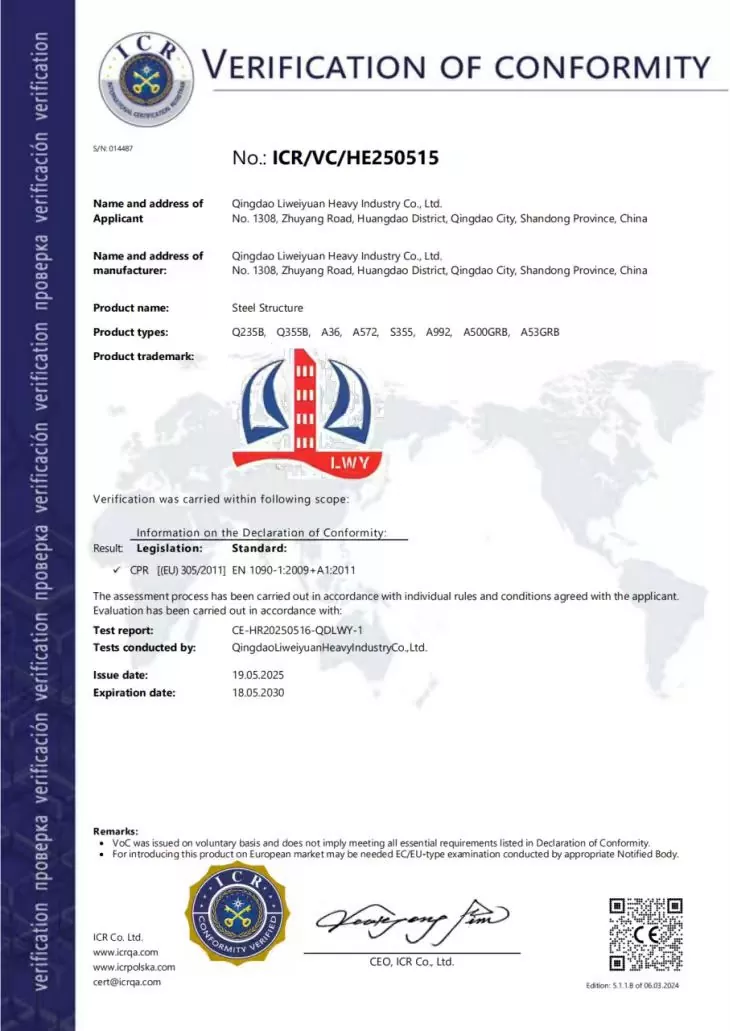

Sertifikatai ir kokybės standartai

Programos

LWY Steel Structure gamina platformas plūduriuojančioms jūros vėjo turbinoms ir susijusius komponentus, skirtus:

1. Turbinų aptarnavimo ir priežiūros deniai

2. Perėjimo platformos tarp bokšto ir plūduriuojančio korpuso

3. Prieiga prie pėsčiųjų takų, aikštelių ir apsauginių turėklų mazgų

4. Švartavimo ir valdymo sistemų įrangos atraminiai rėmai

5. Sraigtasparnio ir krano pjedestalo atraminės konstrukcijos (pagal užsakymą)

DUK

1 klausimas: kokias plieno rūšis naudojate plūduriuojančių vėjo turbinų platformoms?

A1: Q355B/Q355D, S355 arba A572 ekvivalentai su sertifikuotomis žemos temperatūros poveikio savybėmis, parinkti pagal projekto projektą. Kiekvienai plokštelei ir sekcijai pateikiami medžiagų sertifikatai.

2 klausimas: kaip taikoma apsauga nuo korozijos?

A2: paviršiai apdorojami šratiniu srove iki Sa 2,5, tada padengiami jūrine sistema, kurioje yra daug cinko gruntas, epoksidinė medžiaga ir poliuretano apdaila, arba karštai cinkuojami pagal ISO 1461 mažesniems komponentams. Bendras sistemos storis paprastai viršija 240 μm.

3 klausimas: ar galite atitikti klasės visuomenės reikalavimus?

A3: Mūsų gamybos ir kokybės kontrolės sistema yra suderinta su DNV, ABS ir CCS praktika, o mes dirbame pagal suvirinimo ir NDT reikalavimus, kuriuos nurodo jūsų projektas. Trečiųjų šalių apklausa laukiama bet kuriame etape.

4 klausimas: koks yra jūsų jūrinių komponentų pristatymo pajėgumas?

A4: Plūduriuojančių vėjo turbinų platformos gaminamos mūsų Čingdao gamykloje, kurios metinis perdirbimo pajėgumas yra daugiau nei 20 000 tonų plieno komponentų ir kuri yra 36 km atstumu nuo Čingdao uosto, todėl didelės jūrinės partijos efektyviai siunčiamos jūra.

5 klausimas: ar teikiate diegimo palaikymą?

A5: Pateikiame surinkimo brėžinius, kėlimo planus ir suvirinimo žemėlapius, o mūsų inžinieriai palaiko surinkimą jūroje nuotoliniu būdu arba prireikus prižiūrint vietoje.
