Plieninių konstrukcijų kėlimo įrankius gamina Liweiyuan, profesionalus plieno konstrukcijų gamintojas Kinijoje. Mes naudojame išskirtinį meistriškumą ir aukštos kokybės žaliavas. Galite drąsiai pirkti mūsų gaminius, nes parduodame tiesiai iš gamyklos.
1. Kėlimo įrankio apkrova
Remiantis plieninės konstrukcijos komponentų svoriu (5-50 tonų), kėlimo įrankio vardinė apkrova yra ne mažesnė kaip 60 tonų, o saugos koeficientas ≥ 3,5. Naudojama medžiaga yra Q355B mažai legiruotas plienas, kurio takumo riba ≥ 345 MPa.
2. Struktūrinė forma
Naudojama dvigubo kėlimo taško portalo rėmo konstrukcija, kurios reguliuojamas pagrindinės sijos ilgis yra 11,5 m. Įrankio kėlimo mazguose naudojamas kampinis plienas 80*80Q355B, prie mazgų pridedamos 16 mm storio armuojančios briaunos.
3. Prisijungimo būdas
Kėlimo ąselės yra suprojektuotos kaip dvigubos plokštės konstrukcija su 50 mm apertūra ir 20 mm storio. Visiškai įsiskverbiamas suvirinimas naudojamas prie sijos (2 suvirinimo laipsnis), kai suvirinimo kojelės aukštis ≥ 12 mm.
1. Pagrindinės medžiagų specifikacijos

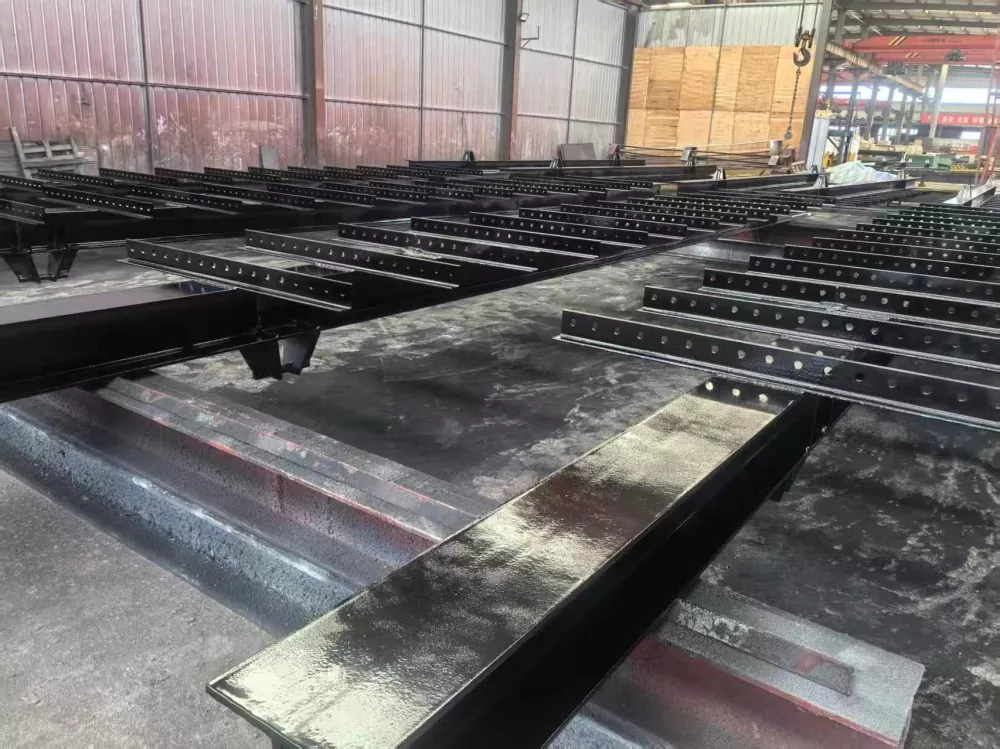

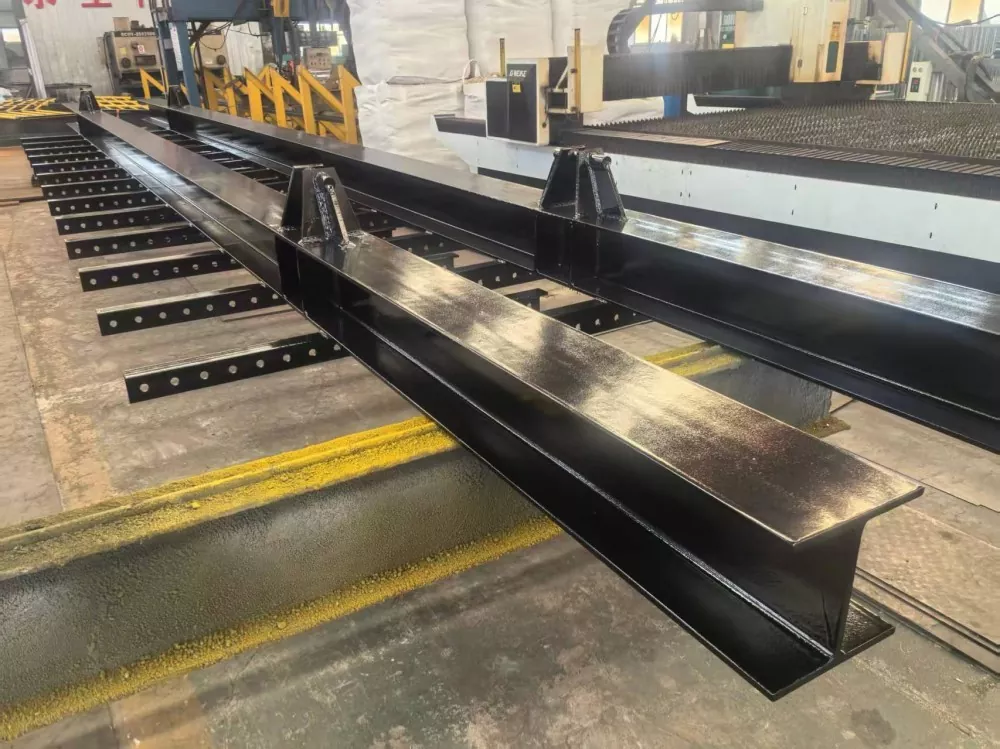

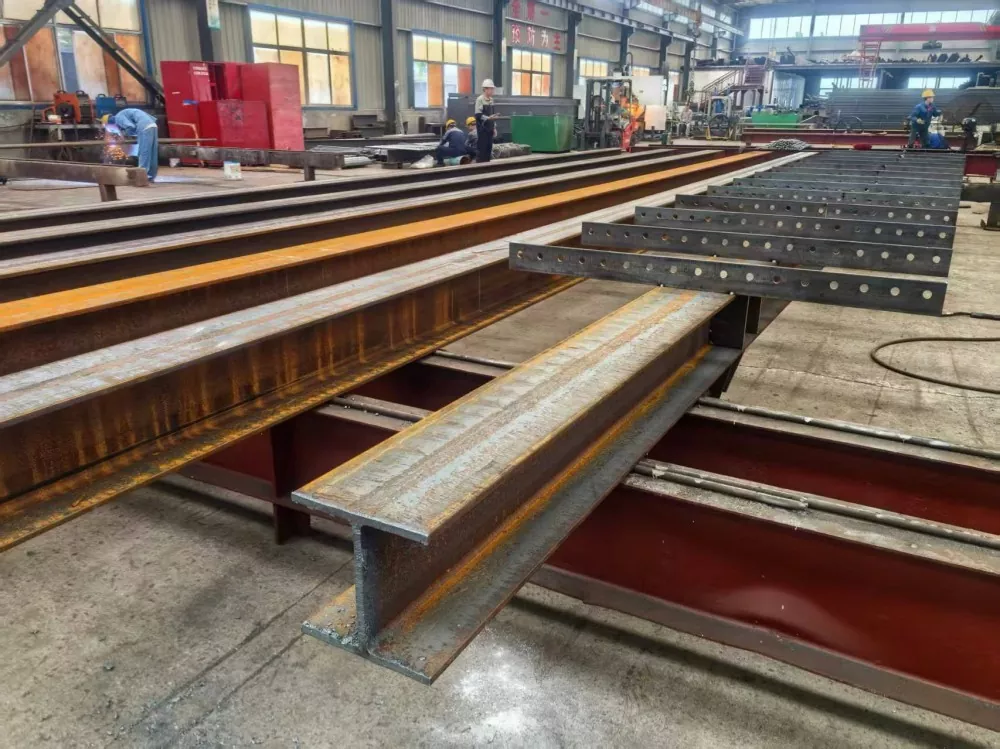

○ Skersinė sija: H300×200×8×12 plieno

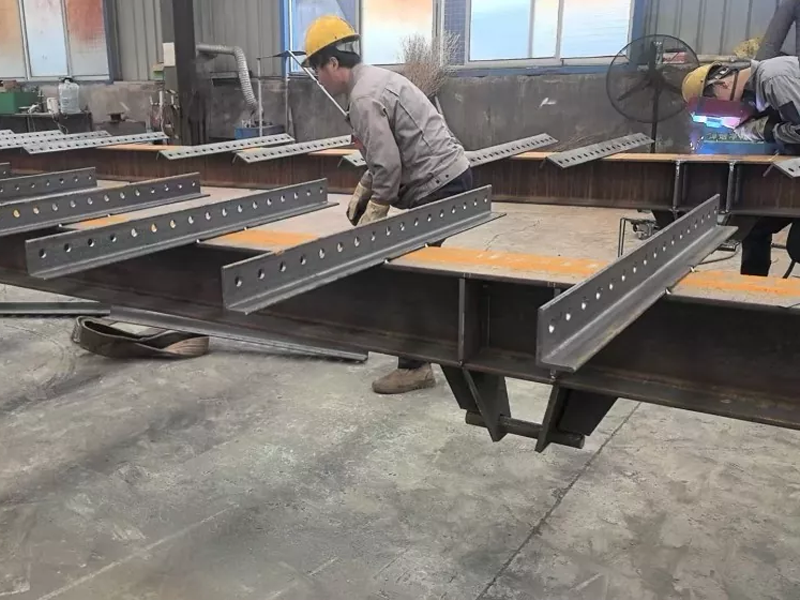

○ Įrankio pakabinimo mazgas: 80*80 Q355B kampinis plienas
○ Kėlimo kilpa: lazeriu išpjautas iš 20 mm storio Q355B plieno plokštės
2. Apdorojimo technologija
○ Pjovimas: CNC pjovimas lazeriu, pjūvio paviršiaus šiurkštumas Ra ≤ 25μm

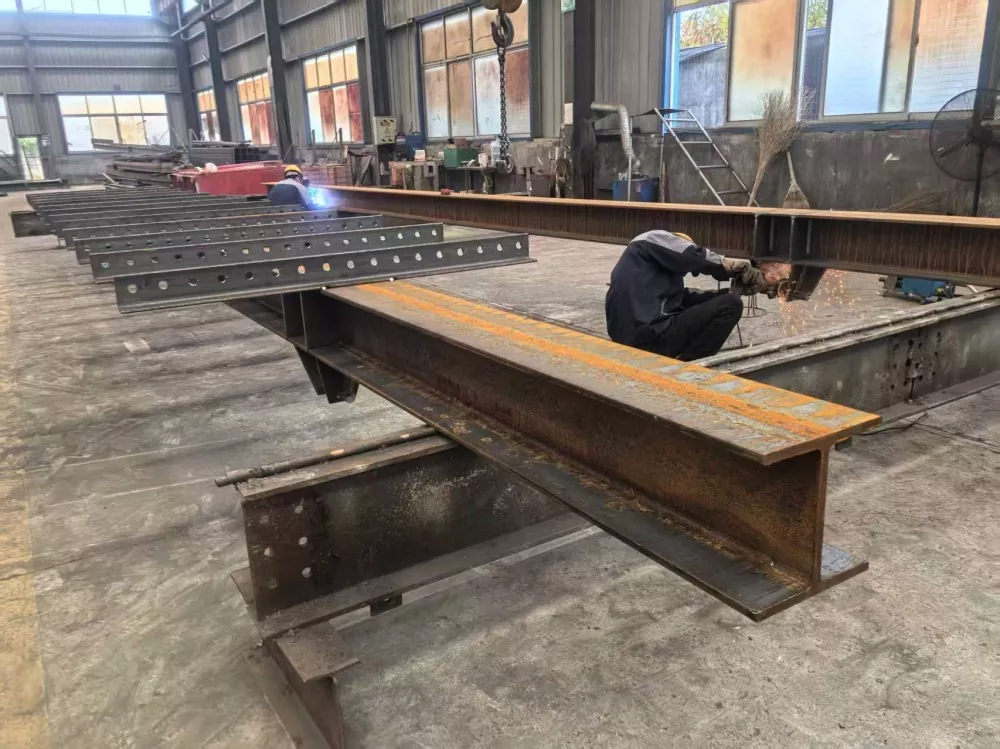

○ Suvirinimas: CO₂ apsaugotas suvirinimas, ER50-6 suvirinimo viela, šilumos išsaugojimas po suvirinimo 200 °C temperatūroje, kad būtų sumažintas įtempis
○ Terminis apdorojimas: Kėlimo auselės yra grūdinamos ir grūdinamos (kietumas HB 200-230)
1. Reguliuojamas skersinės sijos mechanizmas
· Teleskopinė jungtis turi įdėtą struktūrą, kurios reguliavimo diapazonas yra 500 mm. Jame yra trys nustatymo kaiščio angų rinkiniai (16 mm skersmens) ir 45# plieniniai nustatymo kaiščiai (su apsaugos nuo kritimo kaiščiais).
· Slydimo kontaktiniai paviršiai sutepti MoS₂ tepalu, o prošvaisa kontroliuojama 0,5-1 mm.
2. Kėlimo kilpos mazgas
· 80 mm atstumas tarp auselių plokščių, įmontuotas Φ55 mm adatinis ritininis guolis (modelis NA4911), guolio lizdas ir auselės trukdžių tvirtinimas (H7/R6)
· Smeigtukas pagamintas iš 40CrNiMoA, 50 mm skersmens, chromuotas (0,05 mm storio)
3. Neslystančios atraminės kojelės
· Apatinėje dalyje sumontuota 200×200×20mm stačiakampė atraminė plokštė, kurios paviršiuje frezuoti neslystantys dantys (dantų gylis 2mm, tarpai 5mm).
· Atraminės kojos aukštį galima tiksliai sureguliuoti M42 reguliavimo varžtu (reguliavimo diapazonas ±50 mm).
1. Suvirinimo patikrinimas
Visoms pagrindinėms suvirinimo siūlėms taikomas 100 % skvarbumo bandymas (PT), o T formos jungtys – 20 % ultragarsu (UT), atitinkančios I lygį.
Filtrinio suvirinimo kojų matmenų nuokrypis ≤ ±1,5mm, tiesumo nuokrypis ≤2mm/m.
2. Matmenų tolerancijos
○ Sijos viso ilgio nuokrypis: ±3 mm
○ Kėlimo taško atstumo nuokrypis: ±2 mm
○ Bendras vertikalumas: ≤1,5 mm/m
3. Veikimo testavimas
○ Vardinės apkrovos bandymas: statinė apkrova, 1,25 karto didesnė už vardinę apkrovą 1 valandą, liekamoji deformacija ≤0,1%.
○ Dinaminės apkrovos bandymas: ciklinė apkrova, 1,1 karto didesnė už vardinę apkrovą 50 sekundžių. 0 kartų (dažnis 0,5 Hz)
1. Sumontuotas apsaugos nuo perkrovos įtaisas (modelis XZ-100, tikslumas ±2%), automatiškai išjungiantis kėlimo grandinę, jei perkrova viršija 10%.
2. Sumontuota garso ir šviesos signalizacija (darbinė įtampa DC24V), skambanti pavojaus signalu, kai varžto išankstinė apkrova nukrenta 15%.
3. Visos atviros judančios dalys turi apsauginį tinklelį (akelės dydis ≤ 20 mm), austas Φ4 mm šaltai tempta plienine viela.
1. Žaliavos tikrinimas → CNC pjovimas lazeriu → Apdirbimas (frezavimas, gręžimas) → Suvirinimas → Terminis apdorojimas po suvirinimo → Tiesinimas → Surinkimas → Poliravimas → Paviršiaus apdorojimas (smėliavimas iki Sa2.5 klasės, epoksidinis cinko turtingas gruntas 80μm + chloruotos gumos viršutinis sluoksnis 60μm).
2. Pagrindiniai proceso valdymo taškai: Suvirinimo deformacijos stebėjimas (naudojant standųjį tvirtinimo ir atvirkštinės deformacijos metodą), varžtų išankstinės apkrovos sukimo momento bandymas (turi būti laikomasi pagal GB/T 1231 specifikacijas, kai sukimo momento koeficientas kontroliuojamas 0,11-0,15 ribose).
1. Pateikite išsamius projekto brėžinius (įskaitant CAD 3D modelius), medžiagų garantiją ir terminio apdorojimo ataskaitą.
2. Trečiosios šalies patikrinimo ataskaitoje turėtų būti: mechaninių savybių bandymų įrašai, neardomųjų bandymų diagramos ir matmenų patikrinimo ataskaitos.
3. Pridėkite naudotojo ir techninės priežiūros vadovą (įskaitant dalių katalogą, tepimo ciklo lentelę ir bendrą trikčių šalinimo vadovą).
1. Prieš kiekvieną naudojimą patikrinkite: nustatymo kaiščių būklę, suvirinimo įtrūkimus, guolio temperatūros kilimą (≤40°C) ir signalizacijos sistemos efektyvumą.
2. Perkrauti griežtai draudžiama. Darbinės temperatūros diapazonas yra nuo -20°C iki 60°C, o maksimalus vėjo greitis neviršija 12 m/s.
3. Reguliari techninė priežiūra: kas 50 pakėlimų arba kas tris mėnesius atlikite išsamią apžiūrą ir kasmet atlikite apkrovos kalibravimą.
IX. Liweiyuan plieno konstrukcijų dizaino kokybė
Liweiyuan Steel Structure yra pirmaujanti įvairių plieno konstrukcijų gaminių ir metalo gaminių gamintoja Kinijoje. Galime pritaikyti įvairius metalo gaminių sprendimus ir pateikti klientams kokybiškus, nebrangius plieno konstrukcijų gaminius ir metalo gaminius. Klientams galime pateikti medžiagų ir plieno konstrukcijų projektus, atitinkančius nacionalinius ir regioninius standartus, įskaitant JAV ir Europos standartus.
1. Kas atsitiks, jei iškyla produkto kokybės problema?
Jei gausime kokybišką atsiliepimą, pažadame atsakyti per 24 valandas ir pateikti sprendimą per 48 valandas. Jei problema yra mūsų kaltė, galime suteikti nemokamą perdirbimą, greitą siuntimą (siuntimo išlaidas padengiame mes) arba kompensaciją pagal sutartį, priklausomai nuo kliento poreikių.
2. Kaip užtikriname pastovią gaminio kokybę? Ar turime išsamų kokybės tikrinimo procesą?
Mūsų įmonė yra sertifikuota ISO9001-2016 ir atlieka trijų lygių kokybės tikrinimą: plieno sudėties ir stiprumo bandymus prieš atvežant žaliavas; QC personalas atlieka patikrinimus ir visiškai registruoja kiekvieną gamybos procesą; ir bandymų duomenys yra visiškai archyvuojami, kad klientai galėtų juos lengvai pasiekti.
3. Ar mūsų plieno konstrukcijų gaminiai atitinka įėjimo į mūsų tikslinę rinką standartus?
Mūsų Liweiyuan plieno konstrukcijų kėlimo įrankiai yra CE sertifikuoti (EN1090 standartas), todėl jie atitinka ES saugos, aplinkos apsaugos ir energijos vartojimo efektyvumo reikalavimus. Galimos visos bandymų ataskaitos.
4. Koks yra pristatymo laikas?
Pristatymo laikas priklauso nuo pastatų dydžio ir skaičiaus. Paprastai pristatymas vyksta per 30 dienų nuo apmokėjimo gavimo. Dideliems užsakymams leidžiami daliniai siuntimai.
5. Ar teikiate montavimo paslaugas?
Mes pateiksime jums išsamius statybos brėžinius ir vadovus, kurie padės žingsnis po žingsnio pastatyti ir sumontuoti pastatą.
